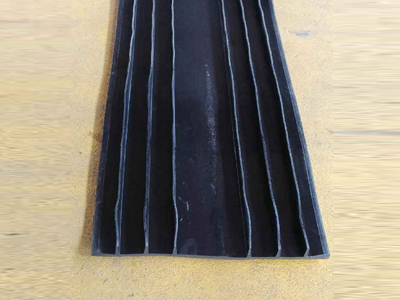

中埋式橡膠止水帶，這是一種主要用于在混凝土變形縫、伸縮縫等混凝土內(nèi)部設(shè)置的止水帶產(chǎn)品，具有以橡膠材料彈性和結(jié)構(gòu)形式來適應(yīng)混凝土伸縮變形的能力。本產(chǎn)品是利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形，從而起到緊固密封有效地防止建筑構(gòu)件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。
用途及適應(yīng)溫度：
●普通型：－25℃－+60℃；
●耐寒型：－40℃－+60℃
接頭方法
中埋式橡膠止水帶接頭方法有兩種：
一種是采用粘接劑進(jìn)行冷接頭，一種是使用熱硫化模具進(jìn)行熱接。
下邊就分別介紹下兩種接頭方法：粘接劑冷接是采用橡膠止水帶專用冷接膠水、采用搭接法把止水帶需要接頭的斷面用磨光機(jī)磨平5~10厘米、涂膠水壓實(shí)即可，具有強(qiáng)度高、凝固快的優(yōu)點(diǎn)、施工方便、省時(shí)省力，可達(dá)到一般工程質(zhì)量要求。
現(xiàn)場(chǎng)熱接硫化法接頭是使用與止水帶匹配的熱硫化模具及生膠片現(xiàn)場(chǎng)硫化熱接，施工難度大，但接頭效果理想，適合對(duì)工程質(zhì)量要求嚴(yán)格的項(xiàng)目。
從結(jié)構(gòu)形式上可分為CB型止水帶和CP型止水帶兩種。
CB型止水帶是指中間有孔的中埋式止水帶，可分為CB型橡膠止水帶、CB型塑料止水帶兩類。主要適用于各種混凝土構(gòu)筑物的伸縮縫、沉降縫及防震縫等，具有與混凝土錨固緊密、止水密封和適應(yīng)變形縫伸縮變形的能力優(yōu)秀等。
CP型止水帶是指中間無孔的中埋式止水帶，可分為CP型橡膠止水帶、CP型塑料止水帶兩種。主要適用于各種變形量不大的混凝土構(gòu)筑物的施工縫、完全收縮縫、不完全收縮縫、伸縮縫等，具有與混凝土錨固緊密、止水密封及彈性拉伸變形等特點(diǎn)。
我們對(duì)于此種橡膠止水帶設(shè)計(jì)及選用標(biāo)準(zhǔn)： 在工程設(shè)計(jì)及施工選用過程中，CB型中埋式橡膠止水帶的寬度及厚度應(yīng)按以下條件確定:
1、水壓小于4m,水平和垂直變形量不超過10mm 時(shí)，CB型中埋式橡膠止水帶的寬度不宜小于200mm，厚度不宜小于5mm；
2、水壓為4-8m，水平和垂直變形量不超過30mm時(shí)，CB型中埋式橡膠止水帶的寬度不宜小于300mm，厚度不宜小于6mm；
3、水壓大于8m,水平和垂直變形量超過30mm時(shí)，CB型中埋式橡膠止水帶的寬度不宜小于350mm ,厚度不宜小于8mm；
4、水壓不大于8m,水平變形量不超過20mm，當(dāng)無垂直變形時(shí)，CB型中埋式橡膠止水帶的寬度不宜小于200mm,厚度不宜小于5mm。
除此之外，當(dāng)結(jié)構(gòu)斷面尺寸大于500mm時(shí)，CB型中埋式橡膠止水帶的寬度不宜小于300mm，當(dāng)CB型止水帶進(jìn)行彎曲放置時(shí)，其轉(zhuǎn)彎半徑不得小于300mm。中埋式橡膠止水帶產(chǎn)品標(biāo)準(zhǔn)按止水帶GBl8173.2—2000是利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形，從而經(jīng)濟(jì)型中埋式橡膠止水帶起到緊固密封有效地防止建筑構(gòu)件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。本產(chǎn)品主要用于混凝土現(xiàn)澆時(shí)必須設(shè)有的永久性變形縫內(nèi)，如水渠、隧道引出口、擋水壩、輸水渡槽等。
施工安裝注意
中埋式橡膠止水帶是在混凝土澆筑過程中部分或全部澆埋進(jìn)混凝土中。待上一段混凝土澆注完成，施工縫界面硬化并表干后，清除界面浮渣，在澆埋混凝土以前先要使其在界面部位保持平展，接頭部分粘接緊固，止水帶接頭必須粘接良好，施工現(xiàn)場(chǎng)條件具備，可采用熱硫化連接的方法，不加任何處理的所謂“搭接”是絕對(duì)不允許的。再以適當(dāng)?shù)牧Τ浞譂矒v，振蕩混凝土來定位止水帶，使其與混凝土良好的結(jié)合，以免影響止水效果。
在施工過程中，由于混凝土中有許多尖角的石子和銳刃的鋼筋，所以在澆搗和定位止水帶時(shí)，應(yīng)注意澆搗的沖擊力，以免由于力量過大而刺破橡膠止水帶，如發(fā)現(xiàn)有破裂現(xiàn)象應(yīng)及時(shí)補(bǔ)修，否則在接縫變形和受水壓時(shí)橡膠止水帶所能抵抗外力的能力就會(huì)大幅度降低。
在定位橡膠止水帶時(shí)，產(chǎn)品安裝必須固定，避免在澆注混凝土?xí)r發(fā)生位移，保證止水帶在混凝土中的正確位置。一定要使其在界面部位，保持平展，更不能讓止水帶翻滾，扭結(jié)，如發(fā)現(xiàn)有扭結(jié)不展的現(xiàn)象應(yīng)及時(shí)進(jìn)行調(diào)整。通常我們固定止水帶的方法有：利用附加鋼筋固定；專用卡具固定；鉛絲和模板固定等，如需穿孔時(shí)，只能選在止水帶的邊緣安裝區(qū)，不得損傷其它部分。
1、止水帶按材料分為橡膠止水帶、塑料（PVC）止水帶、鋼板止水帶、橡膠加鋼邊止水帶。
橡膠止水帶是采用天然橡膠與各種合成橡膠為主要原料，摻加各種助劑及填充料，經(jīng)塑煉，混煉， 壓制成型，其品種規(guī)格較多，有橋型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應(yīng)變形能力強(qiáng)、防水性能好，溫度使用范圍-45℃-+60℃。當(dāng)溫度超過+70℃，以及強(qiáng)烈的氧化作用或受油類等有機(jī)溶劑侵蝕時(shí)，均不得使用該產(chǎn)品。
2、按厚度分
主要設(shè)置在分部施工縫處,以增加兩次混凝土施工結(jié)合面積,主要來滿足施工縫防水要求,應(yīng)按其厚度分別采用折疊咬接或搭接；
止水帶鋼板型號(hào)是寬300mm,厚3mm的鋼板,長(zhǎng)度3m1塊,材質(zhì)為Q235鋼。施工時(shí)用對(duì)拉螺栓做水平支撐架,確保止水帶的垂直度及高程滿足設(shè)計(jì)及規(guī)范要求;混凝土澆筑完畢后要及時(shí)清理止水鋼板上部被混凝土污染部分,防止上部混凝土澆筑時(shí)與鋼板結(jié)合不良;下部施工完畢后,盡早鑿毛清理,確保上部施工時(shí)混凝土能良好的結(jié)合;澆筑上部混凝土前,應(yīng)用高壓氣槍或水槍沖洗底部混凝土,清除上部結(jié)構(gòu)施工時(shí)散落的灰渣等污染物,在澆筑上部結(jié)構(gòu)混凝土?xí)r,首層應(yīng)該先澆筑2cm左右厚度的同等標(biāo)號(hào)砂漿,一方面潤濕先期施工的混凝土表層,起到良好的結(jié)合層的作用,另一方面來檢查模板支護(hù)情況,確保構(gòu)筑物外觀尺寸符合設(shè)計(jì)及規(guī)范要求。設(shè)置鋼板止水帶在一定程度上解決了因?yàn)槭┕すに囁较拗?必須留置施工縫而發(fā)生滲漏的問題,但是這種方法也有3方面的不足之處:①由于使用大量的鋼板及支撐構(gòu)件造價(jià)高,不經(jīng)濟(jì);②施工工藝較復(fù)雜,需分段焊接止水鋼板、支撐結(jié)構(gòu),在構(gòu)筑物鋼筋結(jié)構(gòu)復(fù)雜時(shí)安裝鋼板較困難,下部結(jié)構(gòu)施工完畢后,要清理被污染的鋼板;③防滲效果不理想,下部結(jié)構(gòu)澆筑混凝土?xí)r經(jīng)常碰撞鋼板,導(dǎo)致其變形移位,混凝土澆筑高程也難以控制,上部結(jié)構(gòu)澆筑混凝土?xí)r振搗困難,經(jīng)常因?yàn)槁┱癜粗圃觳馁|(zhì)分為： 橡膠止水帶（R），如：天然膠、氯丁膠、丁苯膠等
塑料止水帶（P），如：聚氯乙烯、聚乙烯等
3、金屬止水帶（M），如：銅、不銹鋼、碳鋼等
4、按用途分
變形縫用止水帶（B）
施工縫用止水帶（S）
有特殊耐老化要求的接縫用止水帶（J）
注：有鋼邊的止水帶（G，如：BG、SG、JG）
5、按設(shè)置位置
中埋式止水帶（Z）
背貼式止水帶（T）

6、按型狀分為
平板型止水帶（中部為平板的止水帶）
止水帶不同形狀示意圖
止水帶不同形狀示意圖
變形型止水帶（能夠適應(yīng)接縫變形的止水帶，又分為封閉型（中心孔等）和開敞型
（中心變形體不封口）兩種，開敞型包括W型、F型、Ω型、波型等）
產(chǎn)品標(biāo)記：用途-材質(zhì)-位置-規(guī)格（長(zhǎng)×寬×厚）
如：長(zhǎng)40000mm、寬350mm、厚8mm的變形縫用中埋式橡膠止水帶標(biāo)記為：
B-R-Z-40000×350×8
紫銅止水帶
紫銅止水，其主要特點(diǎn)有：抗腐蝕能力強(qiáng)；強(qiáng)度高，能承受較大變形；外觀輪廓清晰，無裂紋、壓折、凹坑。
適用于各類高級(jí)水工建筑的基礎(chǔ)止水、壩身止水、壩頂止水、廊道止水，以及壩體內(nèi)孔洞止水、廠房止水、溢流面下橫縫止水等，是防止疏漏最理想的產(chǎn)品
建國以來國內(nèi)水利水電工程中設(shè)計(jì)采用的止水帶主要材質(zhì)有四種，即純銅片（紫銅）、不銹鋼片、橡膠、塑料等。其中純銅因其耐化學(xué)浸蝕、適應(yīng)變形、強(qiáng)度高等優(yōu)良特性，是工程中重要止水部位的首選材料。
用途
主要用于基建工程、地下設(shè)施、隧道、污水處理廠、水利、地鐵等工程、閘門、壩底、建筑工程、地下建筑物等伸縮縫混凝土澆制配用。 QZ系列橡膠作。從而確保工程建筑的使用壽命。
設(shè)計(jì)選用
止水帶的選擇應(yīng)根據(jù)構(gòu)筑物的重要性等級(jí)、變形縫變形量及水壓、止水帶的使（應(yīng)）用工作環(huán)境、經(jīng)濟(jì)因素等條件綜合考慮確定。
止水帶材質(zhì)的選擇可按照下列規(guī)定：
a、一般情況下多選擇天然橡膠止水帶；
b、當(dāng)遇有弱酸、堿類腐蝕介質(zhì)時(shí)，宜選用氯丁橡膠止水帶；
c、當(dāng)遇有油類介質(zhì)時(shí)宜選用丁腈橡膠止水帶；
d、當(dāng)遇有霉菌侵蝕的可能時(shí)，應(yīng)考慮止水帶的防霉性，其等級(jí)應(yīng)達(dá)到2級(jí)及2級(jí)以上；
e、當(dāng)使用溫度為：-25℃~60℃時(shí)選用氯丁橡膠止水帶
-35℃~60℃時(shí)選用天然橡膠止水帶
-40℃~60℃時(shí)選用三元乙丙橡膠止水帶
f、當(dāng)遇有應(yīng)與防水板等材料焊接時(shí)，宜選用與其同分子的合成樹脂型止水帶（EVA、PE、ECB、HDPE、PVC）。
|
